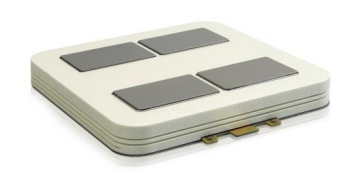

在高压输电与配电等高压、高可靠性场景中，IGBT 模块的性能直接决定系统的能效与可靠性。Hitachi Energy StakPak 系列凭借 4500V 阻断电压和 1300 - 3000A 连续电流的超规格参数，已成为兆瓦级能量转换的核心器件。其独特的防爆封装设计与失效安全机制，为关键设施提供“零单点故障”保护。

突破行业瓶颈：限制参数

1. 电压/电流峰值

·整个系列的阻断电压为 4500V（例如：5SNA 3000K452300）。

·峰值电流达到 6000A（Tp = 1ms）（5SNA 3000K452300）。

·浪涌电流为 32kA（Tp = 10ms）（5SNA 2000K450300）。

2. 热管理限制

·结温：150°C（短时）/ 125°C（连续）。

·热阻低至0.0032K/W（IGBT 芯片 - 外壳，5SNA 3000K452300）。

3. 机械强度

·安装压力容差为60 - 130kN（可自适应不平整表面）。

技术亮点：三大创新树立行业标杆

1. SPT + 芯片组技术

·低损耗芯片：导通压降降至 2.7V（IC = 1300A/Tvj = 25°C）(5SNA 1300K450300)

·平滑切换特性：优化系统电磁兼容性（EMC）性能，降低电磁干扰。

2. 主动安全保护

·故障短路锁定：发生故障后自动进入稳定的短路状态（所有系列通用标准）。

·防爆包装：通过机械冲击测试，防爆等级高于工业标准。

3. 智能热管理

·精确可控热阻模型：支持瞬态热阻分析。

·双路径导热：从芯片到外壳再到散热器的热阻 ≤ 0.005K/W.

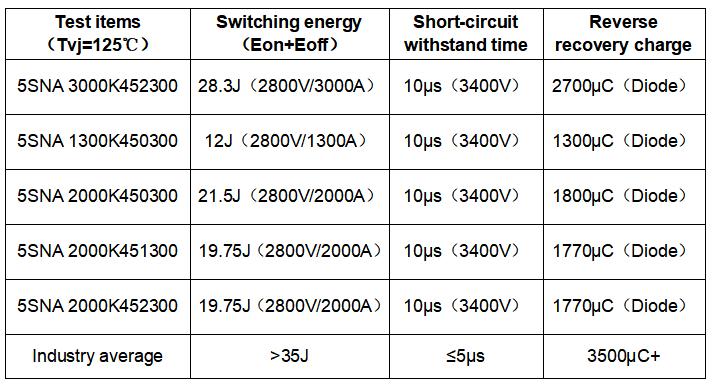

实测性能：数据见证硬核实力

场景适配：赋能高可靠性应用

·直流电网变电站的应用

优质服务：全生命周期护航

·设计支持：提供热设计规范。

·安装保障：专用压力安装规格。

·故障分析：开放技术咨询——“热失控阻断”。

·全球支持：依托日立能源强大的全球网络与技术团队，为客户提供从选型到应用的全方位支持。
